ICP-DAS PIO-D56

Плата ICP-DAS представляет собой стандартную плату ввода/вывода для ПК.

Технические характеристики:

Функциональное описание:

PIO-D56 обеспечивает 24 TTL портов ввода/вывода, а также 16 портов ввода и 16 портов вывода. 24-bit порт ввода/вывода использует 37-пиновый разъем D-типа. 16-bit входы и выходы используют 20-пиновый разъем (аналогичный используемых на материнских платах для различных интерфейсов (FDD, IDE, COM).

Шина:

PCI bus

Порты:

До 56 каналов ввода/вывода

Все каналы буферизированы на плате

24-порта настраиваются на вход или выход группами по 8 портов

Имеются драйвера для 95/98/NT(официальная информация), но реально имеются драйвера для (95/98/NT/Win2000/WinXP,Win2003)

Программное обеспечение

Toolkit for DOS

Toolkit for Windows 95/98

Toolkit for Windows NT

Toolkit for Windows 2000/XP

Toolkit for LabVIEW 95/98

Toolkit for LabVIEW NT

Toolkit for LabVIEW 2000/XP

Toolkit for OCX 95/98

Toolkit for OCX NT

Toolkit for OCX 2000/XP

Driver for LINUX

Driver for JAVA

Driver for DasyLab

Спецификация

Все входы TTL-совместимые

Напряжение логической 1: 2.4V ( Min. )

Напряжение логического 0: 0.8V ( Max. )

Все выходы TTL-совместимые

OPTO-22 выход (CON3)

Sink current : 64mA (Max.)

Source current : 32mA(Max.)

16-channel output (CON1)

Sink current : 8mA (Max.)

Source current : 0.4mA(Max.)

Power Consumption: +5V @ 530mA/420mA(PIO-D56/PIO-D24)

Operating Temperature: 0 to 60 deg/C

Storage Temperature: -20 to 80 deg /C

Humidity: 0 to 90% non-condensing

Dimensions: 143mm X 105mm

Для этой платы компания ICP DAS (и некоторые другие, так как порты стандартны) выпускаются различные дочерние платы:

DB-32R 32-channel relay output Board

DB-16P16R 16-channel input terminal and 16-channel relay output Board

ADP-20 20-pin Connector Extender

ADP-37 50-pin Connector Extender to 37-pin Connector

ADP-50 50-pin Connector Extender

DB-1825 Daughter Board for PCI-1802 with 1 meter D-sub 37-pin cable

DB-8025 Screw Terminal Board with two 20-pin flat-cable

DB-8125 Screw Terminal Board with 1M D-sub 37-pin cable

DB-8225 Daughter Board for A-82X series, PCI-1800 with 1M D-sub 37-pin Cable

DB-8325 Screw Terminal Board wtih 1M D-sub 37-pin Cable

DB-8425 Screw Terminal Board for PISO-DA2 with 1.5 meter D-Sub 9-pin Cables

DB-37 Direct Connect 37-pin Termination Board

DB-16P 16-channel OPTO-Isolated Digital Input Board

DB-16R 16-channel Relay Output Board

DB-24R/DB-24RD 24-channel OPTO-22 Compatible Relay Output Board

DB-24PR/DB-24PRD 24-channel OPTO-22 Compatible Power-relay Board

DB-24P/DB-24PD 24-channel OPTO-22 Compatible Opto-isolated Input Board

DB-24POR 24-channel OPTO-22 Compatible Photo-Mos Relay Output Board

DB-24OD 24-channel Open-drain Output Board

DB-16P8R 16-channel OPTO-isolated Digital Input and 8-channel Relay Output Board

DB-24C 24-channel OPTO-22 Compatible Open-collector output board

DB-24SSR 24-channel OPTO-22 Compatible Solid-state Relay Output Board

DB-12SSR 12-channel OPTO-22 Compatible Solid-state Relay Output Board

DB-889D 16-channel Analog Multiplexer Board

DN-PR4 4-channel DIN-Mounting Power Relay Module

DN-SSR4 4-channel DIN-Rail Mounting Solid State Relay Module

DN-8K32R 32-channel relay output board

DN-09-2/DN-09-2F I/O Connector Block with DIN-Rail Mounting and two 9-Pin male Header

DN-20/DN-20-381 I/O Connector Block with DIN-Rail Mounting and two 20-Pin Header

DN-25 I/O Connector Block with DIN-Rail Mounting,25/9-Pin D-Sub Connector

DN-37/DN-37-381 I/O Connector Block with DIN-Rail Mounting and 37-Pin D-Sub Connector

DN-50/DN-50-381 I/O Connector Block with DIN-Rail Mounting and 50-Pin Header

DN-8237 Photo-isolated terminal board for two-axis stepper/servo motion controller

DN-8468 Photo-isolated terminal board for four-axis stepper/servo controller

Итак, это все официальная информация. Я использовал три компонента от ICP-DAS, правда пришлось еще делать 20-пиновый кабель (но его можно и купить - стоит он не дорого). Все компоненты я приобрел в компании ЗАО "Индустриальные компьютерные системы"

-плата портов - PIO-D56,

-дочерняя плата DB-16R,

-плата DB-8125.

Данное количество портов ввода-вывода вполне достаточно для полноценного управления порядка несколькими комнатами. Реально необходимое количество портов необходимо считать для каждого случая, так как это зависит от того, что хочется получить от всей этой затеи по автоматизации.

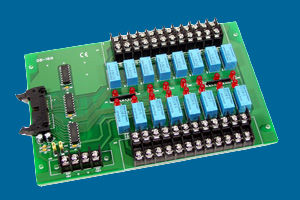

Плата DB-16R подключена к 16-битному порту вывода через 10-пиновый шлейф.

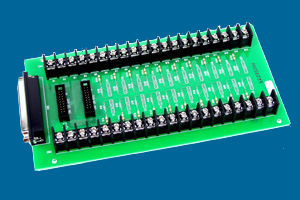

Плата DB-8125 служит для подключения к основному 24-битному порту различных датчиков и портов для управления входами (TTL). Плата комплектуется кабелем DB-37 для подключения к основному разъему платы PIO-D56.

Установка платы прошла легко, установка драйверов с компакт-диска также не вызвала проблем или вопросов как под WinXP, так и под Win2003. Надо отметить, что установка данной платы блокирует переход компьютера в спящий режим. Но для нашего случая - это абсолютно не критично.
